机械制图-面的表面图示方法

1. 相对于面的指示符号的各指示符号的位置 关于面的表面的指示符号,相对于面的指示符号,布置在图1中标示出表面粗糙度的值、截断值或基准长度、加工方法、条痕方向的符号...

 1. 相对于面的指示符号的各指示符号的位置

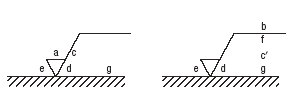

   关于面的表面的指示符号,相对于面的指示符号,布置在图1中标示出表面粗糙度的值、截断值或基准长度、加工方法、条痕方向的符号、表面起伏等的位置上,由此来标示。

制图-面的表面图示方法

   a:Ra的值
   b :加工方法
   c :截断值和评价长度
   c′:基准长度和评价长度
   d :条痕方向的符号

   f :Ra以外的参数(tp时,参数/切断级别)
   g :表面起伏(据JIS B 0610)
   备注 a或f以外的根据需要来标明。


   有代表性的表面粗糙度的求取方法


符号

                               含义

                  说明图



  制图-面的表面图示方法


  加工所导致的刀具条痕方向与标明有符号的图的投影面平行

  例:刨削面

制图-面的表面图示方法

制图-面的表面图示方法

  加工所导致的刀具条痕方向与标明有符号的图的投影面成直角

  例:刨削面(从侧面观察的状态) 车削、圆筒磨削面

制图-面的表面图示方法

制图-面的表面图示方法

  加工所导致的刀具条痕方向与标明有符号的图的投影面倾斜地

在2个方向上交叉。

  例:研磨精加工面

制图-面的表面图示方法

制图-面的表面图示方法

  加工所导致的刀具条痕与多个方向交叉或无方向

  例:研磨精加工面、超精加工面、 实施了
横向进给

正面铣或端铣刀铣削面

制图-面的表面图示方法

制图-面的表面图示方法

  加工所导致的刀具条痕相对于标明有符号的面的中心,

大体上为同心圆形。

  例:平面切削面

制图-面的表面图示方法

制图-面的表面图示方法

  加工所导致的刀具条痕相对于标明有符号的面的中心,

大体上呈放射状。

制图-面的表面图示方法

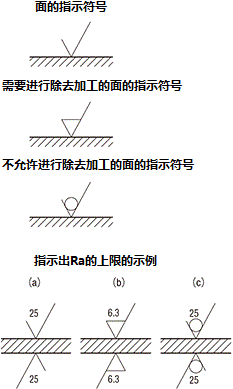

   面的表面图示示例:


制图-面的表面图示方法
